کابل جوش یکی از تجهیزات اساسی در صنعت جوشکاری محسوب میشود که نقش حیاتی در انتقال جریان الکتریکی از دستگاه جوش به الکترود یا مشعل جوش دارد. این کابلها به دلیل ماهیت کاربرد خاص خود، باید از استانداردهای ویژهای برخوردار باشند تا بتوانند جریانهای بالا، حرارت و شرایط سخت کاری را تحمل کنند. در این مقاله به بررسی جامع کابل جوش، انواع آن، ویژگیها، استانداردها و نکات مهم در انتخاب و نگهداری آن میپردازیم

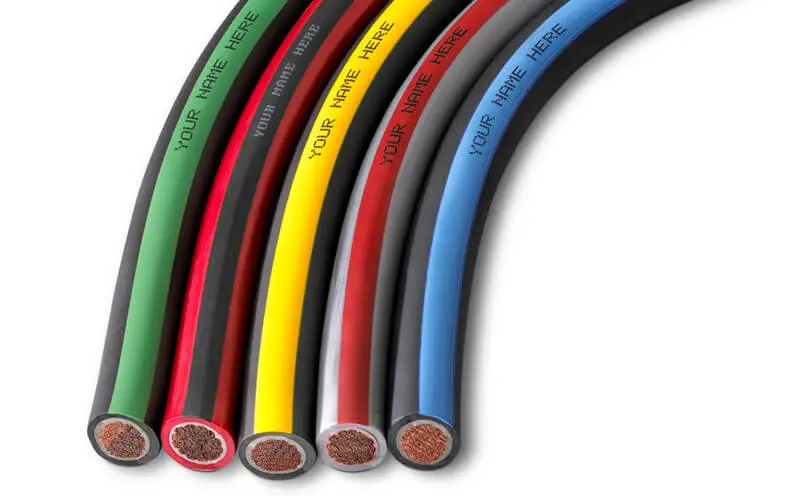

کابل جوش (Welding Cable) نوعی کابل انعطافپذیر با هادی مسی و عایق مقاوم در برابر حرارت، سایش و مواد شیمیایی است که برای انتقال جریان الکتریکی در دستگاههای جوشکاری استفاده میشود. این کابلها معمولاً برای جریانهای بالا (بین 200 تا 600 آمپر) طراحی شدهاند و باید بتوانند در شرایط سخت محیطی عملکرد مناسبی داشته باشند.
جنس: مس نرم (تابیده شده) برای انعطافپذیری بیشتر
تعداد رشتهها: معمولاً بین 30 تا 2000 رشته بسته به سایز کابل
سطح مقطع: از 10 تا 500 میلیمتر مربع (معمولاً بر اساس AWG یا mm² مشخص میشود)
جنس: معمولاً از لاستیک طبیعی، EPDM یا نئوپرن
ویژگیها:
مقاوم در برابر حرارت (معمولاً تا 90°C)
مقاوم در برابر سایش، روغن، مواد شیمیایی
انعطافپذیری در دمای پایین (تا -40°C)
– در برخی مدلها برای محافظت بیشتر از روکش اضافی استفاده میشود
– مقاوم در برابر شعله و مواد شیمیایی
1. از نظر تعداد رشتهها
کابلهای تک رشتهای (صلب): برای کاربردهای ثابت
کابلهای چند رشتهای: برای کاربردهای متحرک و نیاز به انعطاف
2. از نظر ولتاژ کاری
کابلهای低压 (تا 100V): برای جوشکاری معمولی
کابلهای فشار قوی (تا 600V): برای کاربردهای صنعتی
3. از نظر نوع عایق
کابلهای با عایق لاستیکی: متداولترین نوع
کابلهای با عایق پلیمری: مقاومت شیمیایی بالاتر
4. از نظر کاربرد خاص
کابلهای مقاوم در برابر شعله
کابلهای مقاوم در برابر روغن و مواد شیمیایی
کابلهای مخصوص محیطهای با دمای بسیار پایین
انواع سیم و کابل برای آشنایی بیشتر
– IEC 60245: استاندارد بینالمللی برای کابلهای لاستیکی
– ISO 5821: استاندارد کابلهای جوشکاری مقاوم در برابر حرارت
– UL 558: استاندارد ایمنی کابلهای جوش
– SAE J1127: استاندارد انجمن مهندسین خودرو برای کابلهای جوش
– EN 50525: استاندارد اروپایی برای کابلهای جوش
– DIN VDE 0282: استاندارد آلمانی برای کابلهای لاستیکی

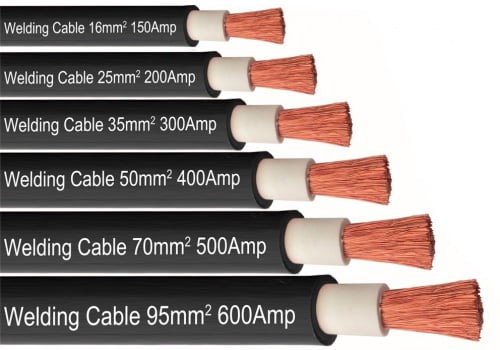

انتخاب سایز مناسب کابل جوش به عوامل زیر بستگی دارد:
1. جریان کاری (آمپر)
2. طول کابل
3. افت ولتاژ مجاز
4. دمای محیط
A = (I × L × K) / ΔV
که در آن:
A: سطح مقطع (mm²)
I: جریان (A)
L: طول کابل (m)
K: ضریب مقاومت ویژه مس (0.0175 Ω.mm²/m)
ΔV: افت ولتاژ مجاز (V
1. جریان کاری: کابل باید بتواند جریان حداکثر دستگاه جوش را تحمل کند.
2. انعطافپذیری: برای کاربردهای متحرک، کابل باید انعطافپذیری کافی داشته باشد.
3. مقاومت حرارتی: در محیطهای گرم یا کار مداوم، مقاومت حرارتی بالاتر لازم است.
4. مقاومت مکانیکی: در محیطهای صنعتی با احتمال سایش، کابل با روکش مقاوم ضروری است.
5. طول کابل: هرچه طول کابل بیشتر باشد، سطح مقطع بزرگتری نیاز است تا از افت ولتاژ جلوگیری شود
کانکتورهای سریعاتصال (Quick Connectors)
کلمپهای پیچی
اتصالات لحیمی
کانکتورهای صنعتی ضدآب
تمیزکاری کامل سطح کابل قبل از اتصال
استفاده از ابزار مناسب برای فشردهسازی
عایقکاری مناسب محل اتصال
بررسی دورهای اتصالات از نظر گرم شدن
کابل جوش یکی از اجزای حیاتی در فرآیند جوشکاری است که انتخاب صحیح آن تأثیر مستقیمی بر کیفیت جوش، ایمنی عملیات و بهرهوری انرژی دارد. با توجه به تنوع انواع کابلهای جوش و شرایط مختلف کاری، لازم است انتخاب کابل بر اساس استانداردهای معتبر و با در نظر گرفتن تمام پارامترهای فنی انجام شود. نگهداری و بازرسی دورهای کابلهای جوش نیز از اهمیت بالایی برخوردار است تا از بروز حوادث و کاهش کیفیت جوش جلوگیری شود. با پیشرفت تکنولوژی، شاهد ظهور نسل جدیدی از کابلهای جوش با عملکرد و دوام بالاتر هستیم که میتوانند پاسخگوی نیازهای صنعت جوشکاری در شرایط سختتر باشند.
