کابل شیلددار

کابل شیلد دار به عنوان یک راهکار مهندسی پیشرفته برای حذف نویزهای الکترومغناطیسی و تداخلات رادیویی شناخته می‌شود که در محیط‌های صنعتی نقشی حیاتی ایفا می‌کند. این تجهیزات با بهره‌گیری از یک لایه محافظ داخلی، از ورود سیگنال‌های ناخواسته به داخل هسته کابل جلوگیری کرده و سلامت داده‌های ارسالی را تضمین می‌نمایند. در دنیای امروز که دستگاه‌های فرکانسی و موتورهای الکتریکی بزرگ در هر واحد تولیدی یافت می‌شوند، استفاده از کابل‌های بدون محافظ می‌تواند منجر به بروز خطاهای فاحش در محاسبات سیستم‌های کنترلی شود. خرید کابل شیلد دار با کیفیت ساخت بالا، یک سرمایه‌گذاری هوشمندانه برای جلوگیری از توقف خطوط تولید و کاهش هزینه‌های تعمیر و نگهداری تجهیزات حساس الکترونیکی محسوب می‌شود. ما در این مجموعه، طیف وسیعی از این محصولات را با استانداردهای بین‌المللی برای رفع نیازهای دقیق شما فراهم آورده‌ایم.

اهمیت استفاده از لایه محافظ در کابل های مدرن

وجود نویز در شبکه‌های انتقال داده و فرمان، همواره یک چالش بزرگ برای مهندسان برق بوده است که کابل شیلد دار به خوبی این معضل را برطرف می‌کند. لایه محافظ که معمولاً از جنس مس بافته شده یا فویل آلومینیوم است، مانند یک سد دفاعی عمل کرده و امواج پارازیت اطراف را جذب و به زمین منتقل می‌نماید. این فرآیند باعث می‌شود که سیگنال‌های ضعیف ابزار دقیق بدون کوچک‌ترین تغییر در دامنه یا فرکانس، به مقصد برسند. اگر در محیط کار شما دستگاه‌های جوشکاری، درایورهای موتور یا فرستنده‌های رادیویی وجود دارند، عدم استفاده از این نوع کابل‌ها ریسک بزرگی برای دقت کل سیستم خواهد بود. انتخاب صحیح این تجهیزات، پایداری فرآیندهای اتوماسیون را در سخت‌ترین شرایط محیطی تضمین کرده و از تداخل عملکرد دستگاه‌های مجاور جلوگیری می‌کند.

تفاوت عملکرد کابل های شیلد دار با کابل های معمولی

تمایز اصلی کابل شیلد دار با کابل‌های معمولی در توانایی مقابله با پدیده “کراس تاک” یا هم‌شنوی است که در مسیرهای طولانی کابل‌کشی رخ می‌دهد. در کابل‌های معمولی، میدان مغناطیسی ایجاد شده حول یک رشته سیم می‌تواند بر روی رشته‌های مجاور اثر بگذارد و اطلاعات را مخدوش کند. اما در مدل‌های محافظ دار، این لایه میانی مانع از انتشار میدان‌های داخلی به بیرون و ورود پارازیت‌های خارجی به داخل می‌شود. این ویژگی به خصوص در سیستم‌های انتقال صوت و تصویر و همچنین در فرمان‌های ارسالی از PLC اهمیت دوچندان پیدا می‌کند. استفاده از کابل‌های استاندارد با لایه محافظ متراکم، شفافیت و دقت سیگنال را به سطحی می‌رساند که در تجهیزات حساس پزشکی و نظامی نیز به عنوان یک ضرورت اجتناب‌ناپذیر در نظر گرفته می‌شود.

راهنمای خرید کابل شیلد دار برای پروژه های صنعتی

هنگام خرید کابل شیلد دار، اولین نکته‌ای که باید به آن توجه کنید، نوع شیلد به کار رفته در ساختار آن است که باید با سطح تداخلات محیطی شما همخوانی داشته باشد. برخی پروژه‌ها تنها به یک لایه فویل ساده نیاز دارند، در حالی که در محیط‌های پرنویز صنعتی، استفاده از شیلد بافته شده مسی با تراکم بالا ضرورت می‌یابد. کیفیت پلیمر استفاده شده در روکش نهایی نیز نباید نادیده گرفته شود، زیرا این لایه محافظِ فیزیکی شیلد است. بررسی دقیق شناسنامه فنی محصول و اطمینان از خلوص مس به کار رفته در هادی و بخش محافظ، از گام‌های اصلی یک خرید موفق است. کارشناسان ما با در نظر گرفتن پارامترهایی نظیر دمای محیط، احتمال لرزش و نوع سیگنال عبوری، شما را در انتخاب بهینه‌ترین گزینه یاری می‌دهند تا هزینه‌های پروژه به درستی مدیریت شود.

بررسی کیفیت شیلد بافته شده و فویل آلومینیوم

در بازار سیم و کابل، دو نوع کلی محافظ برای کابل شیلد دار وجود دارد که هر کدام ویژگی‌های خاص خود را دارند. شیلد فویل که از یک لایه نازک آلومینیوم چسبیده به پلی‌استر تشکیل شده، پوشش صددرصدی ایجاد می‌کند اما در برابر حرکات مکانیکی و خم شدن‌های مکرر آسیب‌پذیر است. در مقابل، شیلد بافته شده که از تار و پودهای نازک مسی ساخته می‌شود، مقاومت مکانیکی بسیار بالایی داشته و انعطاف‌پذیری کابل را حفظ می‌کند، هرچند پوشش آن معمولاً بین ۷۰ تا ۹۵ درصد است. برای دستیابی به بالاترین سطح حفاظت، در برخی مدل‌های فوق حرفه‌ای از ترکیب هر دو نوع (فویل و بافت) استفاده می‌شود. شناخت این تفاوت‌ها به شما کمک می‌کند تا بر اساس بودجه و نیاز فنی، محصولی را برگزینید که بیشترین کارایی را در درازمدت برای شما داشته باشد.

نکات فنی در انتخاب سطح مقطع و تعداد رشته

تعداد رشته‌ها و سطح مقطع در کابل شیلد دار بر اساس نوع فرمان یا داده‌ای که قرار است منتقل شود، تعیین می‌گردد. برای سیگنال‌های کنترلی معمولاً از سطح مقطع‌های کوچک مانند ۰.۵ یا ۰.۷۵ میلی‌متر مربع استفاده می‌شود، اما اگر مسافت طولانی باشد، برای جلوگیری از افت ولتاژ باید به سراغ سطح مقطع‌های بالاتر رفت. نکته بسیار مهم دیگر، نحوه اتصال شیلد به سیستم ارتینگ است؛ اگر شیلد کابل به درستی زمین نشود، خود به عنوان یک آنتن عمل کرده و نویز بیشتری را جذب می‌کند. در هنگام خرید، حتماً کابل‌هایی را انتخاب کنید که رشته تخلیه (Drain Wire) داشته باشند، زیرا این رشته کوچک مسی فرآیند اتصال شیلد به زمین را بسیار آسان‌تر و مطمئن‌تر می‌کند و ایمنی کل شبکه را در برابر نوسانات ناگهانی ارتقا می‌دهد.

ویژگی های ساختاری و فنی کابل شیلد دار با کیفیت

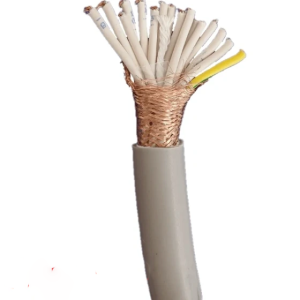

یک کابل شیلد دار استاندارد از چندین لایه مهندسی شده تشکیل شده است که هر کدام وظیفه خاصی را بر عهده دارند. لایه اول هادی‌های مسی هستند که معمولاً از مس آنیل شده با خلوص بالا انتخاب می‌شوند تا کمترین مقاومت را داشته باشند. لایه بعدی عایق رشته‌ها است که از نشت جریان جلوگیری می‌کند. پس از آن، لایه شیلد قرار می‌گیرد که می‌تواند فویل یا بافت مسی باشد و در نهایت، روکش بیرونی که کل مجموعه را در برابر عوامل محیطی محافظت می‌کند. ویژگی‌هایی مانند مقاومت در برابر روغن، مواد شیمیایی، و خاصیت خودخاموش‌شوندگی در برابر آتش، از جمله پارامترهایی هستند که ارزش فنی یک کابل را تعیین می‌کنند. دقت در جزئیات ساخت، مانند یکنواختی قطر و کیفیت چاپ روی روکش، نشان‌دهنده اصالت و کیفیت فرآیند تولید در کارخانه سازنده است.

مقاومت در برابر تداخلات الکترومغناطیسی یا EMI

اصلی‌ترین ویژگی فنی کابل شیلد دار، قابلیت سرکوب تداخلات الکترومغناطیسی است که به اختصار EMI نامیده می‌شود. این تداخلات می‌توانند ناشی از کابل‌های فشار قوی مجاور، لامپ‌های فلورسنت، یا موتورهای بزرگ باشند. لایه شیلد با ایجاد یک قفس فارادی پیرامون رشته‌های داخلی، این امواج را پیش از رسیدن به مرکز کابل جذب کرده و از طریق سیم ارت به زمین دفع می‌کند. این عملکرد برای حفظ تمامیت داده‌ها در پروتکل‌های دیجیتال و حفظ دقت ولتاژ در سیگنال‌های آنالوگ حیاتی است. بدون این ویژگی، سیستم‌های ابزار دقیق دچار لرزش اعداد (Jitter) شده و فرمان‌های اشتباه صادر می‌کنند که می‌تواند منجر به خسارات جبران‌ناپذیری در فرآیندهای حساس صنعتی و سیستم‌های مانیتورینگ دقیق شود.

انعطاف پذیری و دوام در شرایط سخت محیطی

بسیاری از کاربردهای کابل شیلد دار در بخش‌های متحرک ماشین‌آلات یا محیط‌هایی با لرزش زیاد است. به همین دلیل، انعطاف‌پذیری یکی از ویژگی‌های کلیدی است که در هنگام طراحی و تولید مد نظر قرار می‌گیرد. استفاده از هادی‌های افشان (کلاس ۵) و روکش‌های پلیمری نرم اما مقاوم، به کابل اجازه می‌دهد تا در مسیرهای پرپیچ‌وخم به راحتی نصب شود بدون آنکه لایه محافظ داخلی دچار گسیختگی شود. همچنین، پایداری حرارتی روکش کابل بسیار حائز اهمیت است؛ کابل‌های با کیفیت باید بتوانند در بازه دمایی وسیعی از سرمای شدید تا گرمای بالای موتورخانه‌ها کار کنند. این دوام ساختاری تضمین می‌کند که خواص الکتریکی و حفاظتی کابل در طول سالیان متمادی حفظ شده و نیاز به تعویض زودهنگام و پرهزینه تجهیزات برطرف گردد.

لیست ویژگی های کلیدی کابل شیلد دار استاندارد

در این بخش، پارامترهای فنی و کیفی که یک کابل شیلد دار را از نمونه‌های غیر استاندارد متمایز می‌کند، به صورت موردی بررسی می‌کنیم. توجه به این لیست در زمان خرید می‌تواند به شما در تشخیص محصول اصیل کمک شایانی نماید:

در این بخش، پارامترهای فنی و کیفی که یک کابل شیلد دار را از نمونه‌های غیر استاندارد متمایز می‌کند، به صورت موردی بررسی می‌کنیم. توجه به این لیست در زمان خرید می‌تواند به شما در تشخیص محصول اصیل کمک شایانی نماید:

خلوص بالای مس هادی: استفاده از مس با درجه خلوص ۹۹.۹ درصد برای به حداقل رساندن افت سیگنال و مقاومت الکتریکی.
تراکم بالای بافت شیلد: هرچه بافت مسی متراکم‌تر باشد (بالای ۸۵ درصد)، قدرت نویزگیری کابل در محیط‌های صنعتی بیشتر خواهد بود.
وجود رشته تخلیه (Drain Wire): جهت تسهیل در اتصال لایه محافظ به سیستم ارتینگ و تخلیه بارهای ساکن.
عایق مقاوم در برابر حرارت: استفاده از متریال PVC یا XLPE که در دماهای بالا شکل ظاهری و خاصیت دی‌الکتریک خود را حفظ می‌کنند.
روکش بیرونی ضد سایش: لایه نهایی باید در برابر کشش، سایش و برخورد با لبه‌های تیز سینی کابل مقاوم باشد.
تاییدیه های استاندارد: درج کدهای رهگیری و نشان استاندارد ملی یا بین‌المللی بر روی بدنه کابل.

کاربرد کابل شیلد دار در صنایع مختلف

گستره وسیع کاربرد کابل شیلد دار نشان‌دهنده اهمیت غیرقابل انکار آن در دنیای مدرن است. از صنایع نفت و گاز گرفته تا سیستم‌های امنیتی و دوربین‌های مداربسته، همگی برای عملکرد صحیح به این کابل‌ها وابسته‌اند. در پالایشگاه‌ها که سیستم‌های کنترلی در مجاورت تجهیزات عظیم برقی قرار دارند، کابل‌های شیلد دار از انتقال پیام‌های خطا جلوگیری می‌کنند. همچنین در سیستم‌های صوتی حرفه‌ای و استودیوهای ضبط، برای حذف نویز و “ویز ویز” بلندگوها، استفاده از کابل‌های میکروفون شیلد دار یک قانون است. این تنوع کاربرد باعث شده تا سازندگان، کابل‌های تخصصی برای هر بخش طراحی کنند؛ به عنوان مثال کابل‌های شیلد داری که برای محیط‌های پزشکی ساخته می‌شوند، دارای ویژگی‌های متفاوتی نسبت به کابل‌های مورد استفاده در معادن هستند.

اتوماسیون کارخانجات و اتصال PLC

در قلب هر کارخانه مدرن، سیستم‌های PLC وظیفه هدایت ماشین‌آلات را بر عهده دارند. کابل شیلد دار به عنوان بازوی ارتباطی این سیستم‌ها، فرامین را به سنسورها و عملگرها می‌رساند. به دلیل اینکه سیگنال‌های PLC معمولاً سطح ولتاژ پایینی دارند، بسیار در برابر پارازیت‌های القایی حساس هستند. کوچک‌ترین نویز می‌تواند باعث شود که یک سنسور حضور قطعه را اشتباه تشخیص دهد یا یک جک هیدرولیک در زمان نامناسب فعال شود. استفاده از کابل‌های محافظ دار در این بخش، ضریب اطمینان تولید را بالا برده و ایمنی پرسنل را نیز تامین می‌کند. مهندسان اتوماسیون همیشه تاکید دارند که در کنار چیدمان صحیح تابلو برق، کیفیت کابل‌های ارتباطی شیلد دار، تضمین‌کننده نهایی دقت و سرعت خط تولید است.

صنعت پزشکی و تجهیزات تصویربرداری حساس

در محیط‌های درمانی، تجهیزاتی مانند دستگاه‌های MRI، سی‌تی اسکن و مانیتورهای علائم حیاتی با سیگنال‌های فوق‌العاده ضعیفی کار می‌کنند که از بدن انسان دریافت می‌شود. کابل شیلد دار در این حوزه نقشی حیاتی در جلوگیری از تخریب این سیگنال‌ها توسط امواج رادیویی محیط ایفا می‌کند. هرگونه تداخل در این کابل‌ها می‌تواند منجر به ایجاد نویز در تصاویر دریافتی و در نتیجه تشخیص اشتباه توسط پزشک شود. به همین دلیل در تجهیزات پزشکی از کابل‌هایی با شیلدهای چندلایه و آلیاژهای خاص استفاده می‌شود که بالاترین سطح ایمنی زیستی و الکترومغناطیسی را داشته باشند. این کاربرد حساس نشان می‌دهد که کابل‌های شیلد دار فراتر از یک سیم رابط ساده، بخشی از تکنولوژی حفظ سلامت انسان‌ها در جوامع پیشرفته امروزی هستند.

مقایسه انواع کابل شیلد دار بر اساس لایه محافظ

در جدول زیر، انواع متداول کابل شیلد دار را بر اساس ساختار حفاظتی آن‌ها مقایسه کرده‌ایم تا در هنگام انتخاب، دید وسیع‌تری نسبت به مزایا و محدودیت‌های هر کدام داشته باشید. این مقایسه به شما کمک می‌کند تا تعادلی بین هزینه پرداختی و کارایی فنی مورد نیاز پروژه خود برقرار کنید.

عوامل تاثیرگذار بر قیمت کابل شیلد دار

تعیین قیمت کابل شیلد دار تحت تاثیر فاکتورهای متعددی است که خریداران حرفه‌ای باید به آن‌ها اشراف داشته باشند. اولین و مهم‌ترین عامل، میزان مس به کار رفته در کابل است؛ هم در بخش هادی‌ها و هم در بخش شیلد بافته شده. با افزایش قیمت جهانی مس، قیمت این کابل‌ها به سرعت تغییر می‌کند. عامل دوم، نوع و کیفیت مواد پلیمری روکش است؛ برای مثال کابل‌هایی با روکش‌های ضد روغن یا ضد اشعه یووی، قیمت بالاتری دارند. همچنین، تراکم بافت شیلد (مثلاً شیلد ۹۰ درصد در مقابل شیلد ۶۰ درصد) تاثیر مستقیمی بر بهای تمام شده کالا دارد. ما به خریداران توصیه می‌کنیم که کیفیت را فدای قیمت نکنند، زیرا استفاده از کابل‌های ارزان و بی‌کیفیت در سیستم‌های حساس، در نهایت منجر به خسارات مالی بسیار سنگین‌تری خواهد شد.

تاثیر نوسانات ارز و برند سازنده

در بازار ایران، کابل شیلد دار هم به صورت تولید داخل و هم به صورت وارداتی موجود است. نوسانات نرخ ارز تاثیر مستقیمی بر قیمت مواد اولیه وارداتی و همچنین برندهای خارجی دارد. برندهای معتبر که دارای تاییدیه‌های بین‌المللی هستند، به دلیل استفاده از ماشین‌آلات پیشرفته و سیستم‌های کنترل کیفیت دقیق، معمولاً قیمت بالاتری نسبت به تولیدات کارگاه‌های متفرقه دارند. اما باید توجه داشت که خرید از برندهای شناخته شده، ضمانت‌نامه‌ای برای تداوم فعالیت پروژه شماست. هزینه‌ای که برای خرید یک کابل با برند معتبر پرداخت می‌کنید، در واقع هزینه‌ای است که برای آرامش خاطر خود و پیشگیری از توقف‌های ناخواسته در فرآیند تولید کارخانه یا از کار افتادن سیستم‌های امنیتی ساختمان پرداخت می‌نموده اید.

هزینه های تولید اختصاصی و سفارشی سازی

گاهی اوقات پروژه‌های خاص نیاز به کابل شیلد دار با مشخصات منحصربه‌فرد دارند که در لیست محصولات روتین بازار یافت نمی‌شود. سفارشی‌سازی مواردی مانند رنگ روکش، تعداد رشته‌های غیرمتعارف، یا استفاده از شیلدهای ترکیبی خاص، بر قیمت نهایی کابل می‌افزاید. همچنین متراژ سفارش نیز یک عامل تعیین‌کننده است؛ در متراژهای پایین، هزینه‌های تنظیمات ماشین‌آلات تولید (Set-up) بر روی قیمت هر متر کابل سرشکن شده و باعث افزایش آن می‌شود. برای پروژه‌های بزرگ، سفارش مستقیم از تامین‌کنندگان اصلی و برنامه‌ریزی برای خرید عمده، می‌تواند تا حد زیادی هزینه‌ها را کاهش داده و دسترسی به کالای با اصالت را با بهترین قیمت ممکن فراهم سازد.

چک لیست ضروری قبل از خرید کابل شیلد دار

برای اینکه مطمئن شوید کابل خریداری شده دقیقاً مطابق با نیازهای فنی شماست، این چک لیست را هنگام استعلام قیمت و ثبت سفارش به همراه داشته باشید. رعایت این موارد از اشتباهات رایج در خرید تجهیزات سیم و کابل جلوگیری می‌کند:

• تعداد رشته‌های مورد نیاز و سطح مقطع دقیق هر رشته را بر اساس نقشه فنی مشخص کنید.
• میزان نویز محیطی را بررسی کنید تا بین شیلد فویل، بافت یا ترکیبی انتخاب درستی داشته باشید.
• نوع نصب (ثابت یا متحرک بودن کابل) را جهت انتخاب نوع هادی (افشان یا مفتول) تعیین نمایید.
• شرایط دمایی و احتمال تماس با مواد خورنده را برای انتخاب جنس روکش بیرونی لحاظ کنید.
• از فروشنده تاییدیه استاندارد و برگه تست آزمایشگاهی مربوط به همان محموله را درخواست نمایید.

انتخاب کابل شیلد دار مناسب، هنری است که نیاز به دانش فنی و شناخت دقیق بازار دارد. ما در فروشگاه سیم و کابل استور با سال‌ها تجربه در تامین انواع سیم و کابل، متعهد هستیم که بهترین محصولات را از برترین برندهای داخلی و خارجی در اختیار شما قرار دهیم. تمامی کالاهای ارائه شده دارای ضمانت اصالت و تاییدیه‌های لازم هستند تا شما با خیالی آسوده، پایداری پروژه‌های خود را به ما بسپارید. مشاوره رایگان با کارشناسان فنی ما، اولین قدم برای یک خرید موفق و بهینه است. هدف ما تنها فروش یک محصول نیست، بلکه ارائه راهکاری جامع برای ارتقای کیفیت و ایمنی سیستم‌های الکتریکی شماست. با ما تماس بگیرید تا از آخرین قیمت‌ها و تخفیف‌های ویژه برای پروژه‌های صنعتی مطلع شوید. دنیای بدون نویز و ارتباطات پایدار، حق هر واحد صنعتی هوشمند است.
