توضیحات

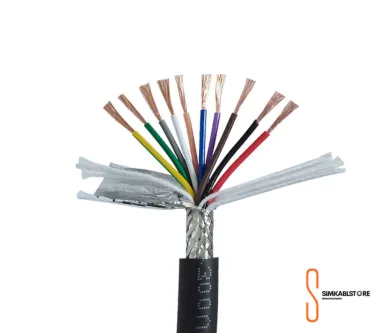

کابل 10*1 شیلد (کابل شیلددار 10 در 1) یک کابل فرمان و کنترل است که از 10 رشته هادی مس افشان با سطح مقطع 1 میلی‌متر مربع ساخته شده و یک لایه شیلد محافظ دور رشته‌ها دارد. هر رشته عایق PVC جداگانه دارد و همه رشته‌ها زیر یک روکش مشترک قرار می‌گیرند. شیلد جلوی ورود نویز الکترومغناطیسی را می‌گیرد و سیگنال کنترلی را پایدار نگه می‌دارد.
این کابل را با نام‌های «کابل شیلددار 10×1»، «کابل 1×10 شیلد» و «کابل 10 رشته شیلددار» هم می‌شناسند. در همه‌ی این نام‌ها منظور همان کابل 10 رشته با سطح مقطع 1 میلی‌متر مربع است.
مشخصات فنی کابل شیلد 10×1
| مشخصه | مقدار |
|---|---|
| نام محصول | کابل شیلد 10×1 (کابل 10 در 1 شیلددار) |
| تعداد رشته (هادی) | 10 |
| سطح مقطع هر هادی | 1 میلی‌متر مربع |
| جنس هادی | مس افشان (کلاس 5) |
| جنس شیلد | مس قلع‌اندود بافته‌شده یا فویل آلومینیومی |
| جنس عایق و روکش | PVC |
| ولتاژ نامی | 300/500 ولت |
| قطر خارجی | میلی‌متر |
| وزن در هر متر | گرم |
| متراژ کلاف | 100 متر (فروش متری هم ممکن است) |
| کاربرد | فرمان، کنترل، اتوماسیون و انتقال سیگنال |
کاربرد کابل شیلددار 10×1
این کابل برای مسیرهایی که چند سیگنال فرمان و کنترل باید به‌صورت محافظت‌شده منتقل شوند مناسب است:
- تابلوهای برق و فرمان: اتصال پنل اپراتور، PLC، نمایشگر و رله به ماژول‌های ورودی و خروجی.
- خطوط اتوماسیون و ماشین‌آلات: انتقال سیگنال سنسورها، لیمیت سویچ‌ها و اکچواتورها.
- مسیر کنار اینورتر و موتور: در محیط‌های پرنویز که کابل قدرت و VFD نزدیک هم هستند.
- سیستم‌های اعلام حریق، دزدگیر و دوربین: مدارهایی که پایداری سیگنال مهم است.
- آسانسور و جرثقیل: سیگنال‌های فرمان متحرک و ایمنی (در صورت مناسب بودن نوع افشان برای حرکت).
مزایای کابل شیلد 10 در 1
- کاهش نویز: شیلد بافته‌شده یا فویلی مانع ورود تداخل می‌شود و خطای فرمان را کم می‌کند.
- انعطاف بالا: هادی مس افشان در سینی کابل و مجاری باریک راحت‌تر نصب می‌شود.
- 10 مسیر در یک کابل: به‌جای کشیدن چند کابل جدا، یک کابل می‌کشید و وقت و هزینه نصب کم می‌شود.
- روکش PVC مقاوم: مناسب شرایط محیطی و حرارتی استاندارد.
- قابل کنترل و شناسایی: هر رشته عایق جداگانه دارد، پس سیم‌شماری و عیب‌یابی آسان‌تر است.
راهنمای خرید کابل 10*1 شیلد
انتخاب سایز کابل
اگر فرمان و سیگنال ضعیف (مثل ورودی PLC یا سنسور) منتقل می‌کنید، سطح مقطع 1 میلی‌متر مربع معمولاً کافی است. برای مسیر بلند یا جریان بیشتر به سطح مقطع بالاتر (مثل 1.5) نگاه کنید. اگر مسیر کوتاه و جریان کم است، 0.75 هم گزینه اقتصادی‌تر است. جریان مجاز هر هادی را از جدول سازنده بخوانید و عدد ندهید مگر به منبع معتبر.
شیلد بافته یا فویلی؟
- شیلد بافته (مس قلع‌اندود): مقاومت بهتر در برابر نویز فرکانس پایین، انعطاف بیشتر، مناسب محیط اینورتر و موتور.
- شیلد فویلی: پوشش کامل‌تر و سبک‌تر و ارزان‌تر، مناسب نصب ثابت در محیط‌های با نویز کمتر.
اتصال صحیح شیلد به ارت
شیلد را معمولاً فقط از یک سر کابل (سمت تابلو یا دستگاه کنترل) به ارت وصل می‌کنند تا حلقه زمین نسازد. شیلد را با سیم ارت کوتاه متصل کنید و قبل از انتها رشته‌های شیلد را با دقت بپیچانید تا با هادی‌ها تماس نگیرد. نصب را توسط الکتریکار تان دار انجام دهید.
چه مواردی را قبل از خرید بررسی کنیم؟
- جنس هادی: مس آنیل‌شده و افشان (کلاس 5).
- جنس شیلد: مس قلع‌اندود یا فویل.
- ولتاژ نامی مناسب پروژه.
- متراژ مورد نیاز: به متراژ مسیر ۵ تا ۱۰ درصد اضافه بگیرید.
